Pack Extension pour oscilloscope

Le pack d'extension O2-1 de LAUNCH est conçu pour optimiser l’utilisation de la Scope Box, permettant des mesures précises sur divers capteurs et actionneurs des véhicules.

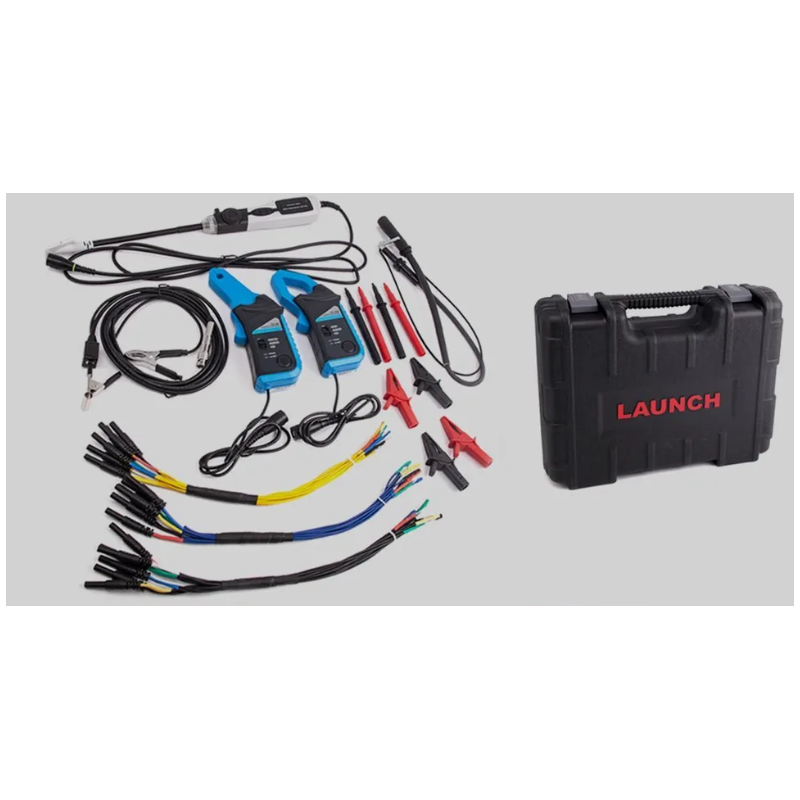

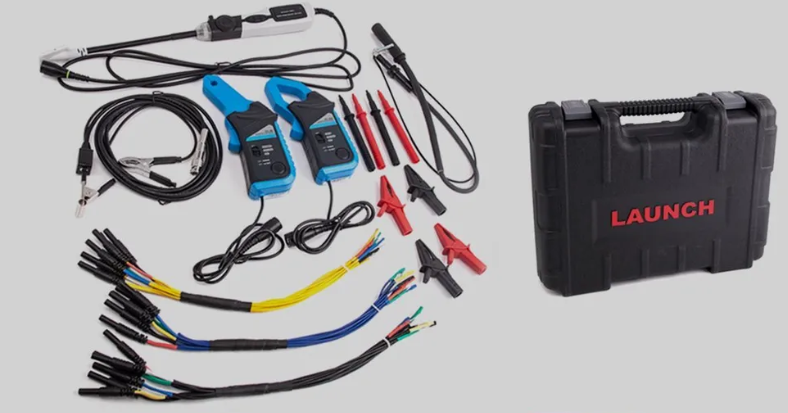

Contenu du kit :

🔹 Câbles de test BNC vers 4 mm

• Câble avec connecteur BNC mâle vers deux connecteurs 4 mm.
• Conçu pour faciliter la connexion de la Scope Box à différents types de signaux.
• Connecteurs 4 mm codés par couleur : noir (masse) et rouge (pôle positif), à connecter aux câbles de répartition 6 voies.

🔹 Câbles de répartition 6 voies

• Compatibles avec l’atténuateur 20:1.
• Permettent de tester la plupart des capteurs et actionneurs, y compris les capteurs MAP, de température, de position du papillon, de débit d’air, les pompes à carburant, les circuits d’allumage primaire et les injecteurs.

🔹 Câble USB

• Assure la connexion entre la Scope Box et l’outil de diagnostic, permettant l’affichage en temps réel des signaux mesurés.

🔹 Câble avec pinces crocodiles pour batterie

• Alimente la Scope Box en se connectant directement à la batterie du véhicule.

🔹 Atténuateur 20:1

• Permet à la Scope Box de mesurer les signaux des injecteurs de carburant et des circuits d’allumage primaire.
  ⚠ Attention : Ne pas utiliser cet atténuateur pour d’autres mesures de haute tension.

🔹 Capteur d’allumage secondaire

• Utilisé pour l’analyse de l’allumage secondaire sur différents types de systèmes d’allumage :
  • Allumage à distributeur
  • Allumage simultané
  • Allumage direct

🔹 Rallonge COP (Coil-on-Plug)

• Permet des mesures précises sur les systèmes d’allumage direct (Coil-on-Plug).
• Idéal pour les cas où l’accès aux fils de bougie est limité ou inexistant.

🔹 Sondes pour multimètre

• Accessoires permettant des mesures précises sur circuits électriques.

🔹 Pinces crocodiles

• Conçues pour se connecter facilement aux bornes ou fils dénudés.

🔹 Kit de sondes arrière-piqueuses

• Permet de percer l’isolation des fils électriques pour effectuer des mesures sans les endommager.
• Peut également être utilisé comme sondes de précision pour les petites cartes électroniques.

Un kit indispensable pour des mesures électriques et de signal précises, adaptées à tous les types de véhicules !
