Parcours des visites d'atelier pour les véhicules électriques
1
Contrôle à réception
Diagnostic du véhicule électrique à batterie Haute Tension
Un véhicule équipé de technologie haute tension (HV) arrive à l'atelier en raison d'un problème.
2
3
Détection de défaut
Étapes de sécurité

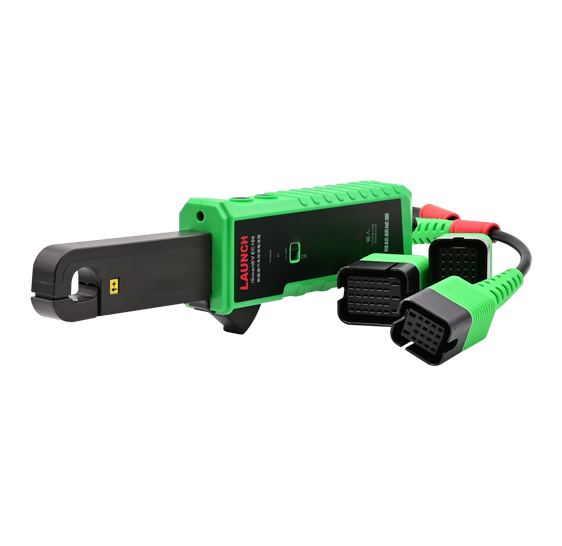

Avec le X-431 EURO TAB III, le kit d'extension EV et la pince ampèremétrique EG100, un diagnostic complet est effectué
Un défaut est détecté dans une cellule de la batterie haute tension HV
4
Retrait de la batterie
Le système haute-tension HV est mis hors tension conformément aux spécifications du constructeur
5
6
Inspection de la batterie et décharge
Remplacement de modules
La batterie HT est retirée à l'aide du pont de levage TLT610 spécialement conçu à cet effet.
La batterie HT est ouverte. L'ELP 400 est utilisé pour décharger le module de cellules afin de pouvoir travailler en toute sécurité et hors tension
7
Égalisation des tensions
Le module ou la cellule défectueux est remplacé.
8
9
Test d'étanchéité
Réinstallation de la batterie

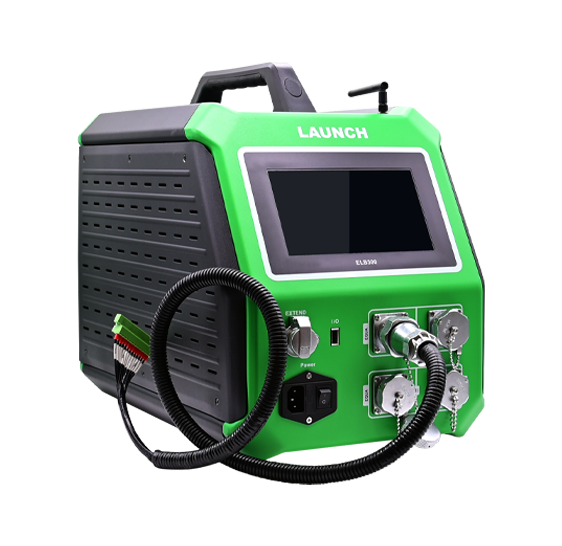

Avec l'ELB 300, toutes les cellules sont amenées au même niveau de tension.

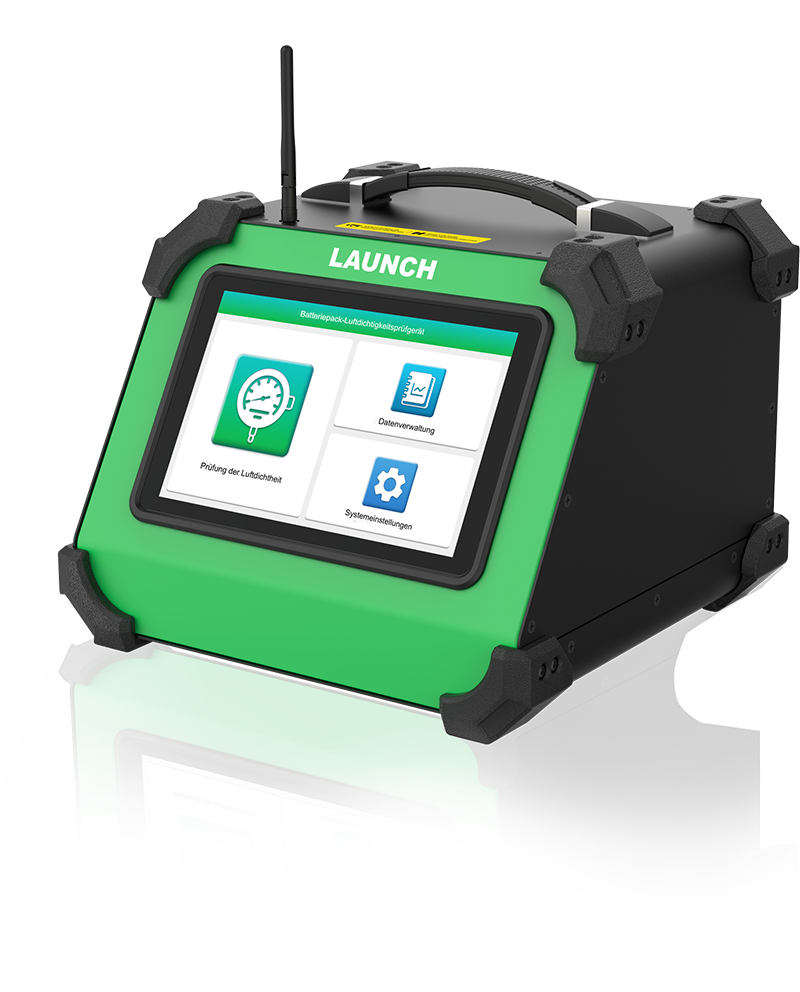

L'ELT 500 est utilisé pour effectuer un test d'étanchéité approfondi de la batterie HV
10
11
Test de résistance d'isolation
Mise en service
Avec le pont élévateur TLT610, la batterie HV est remontée en toute sécurité.

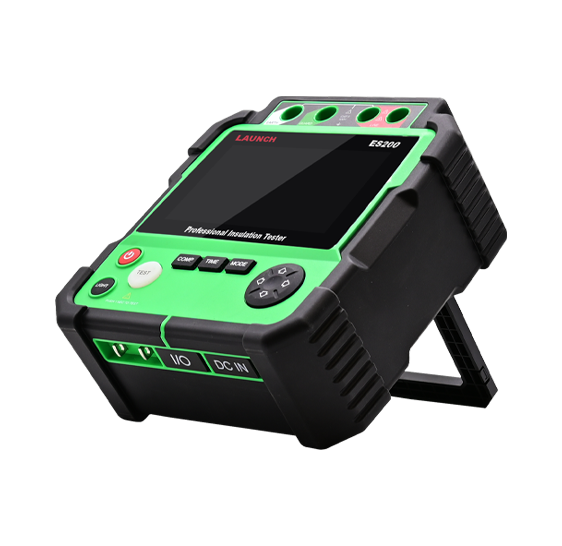

L'ES 200 est utilisé pour mesurer la résistance d'isolement afin de vérifier l'absence de courts-circuits dans la batterie haute tension
12
Le système HV est mis en service conformément aux spécifications du constructeur.
Le véhicule est de nouveau prêt à l'emploi.
