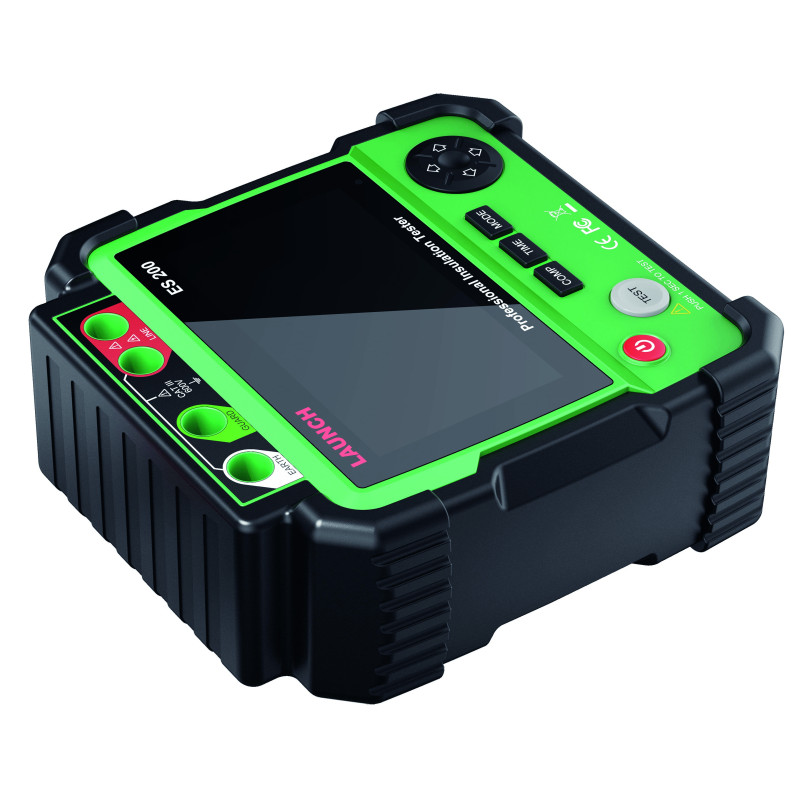

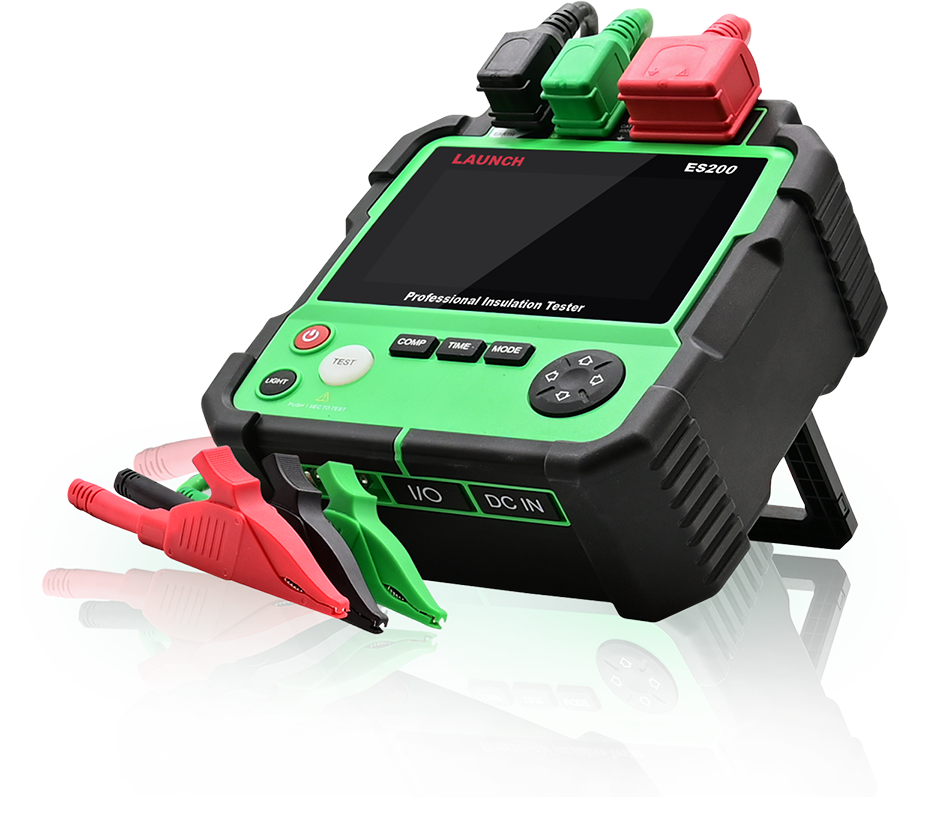

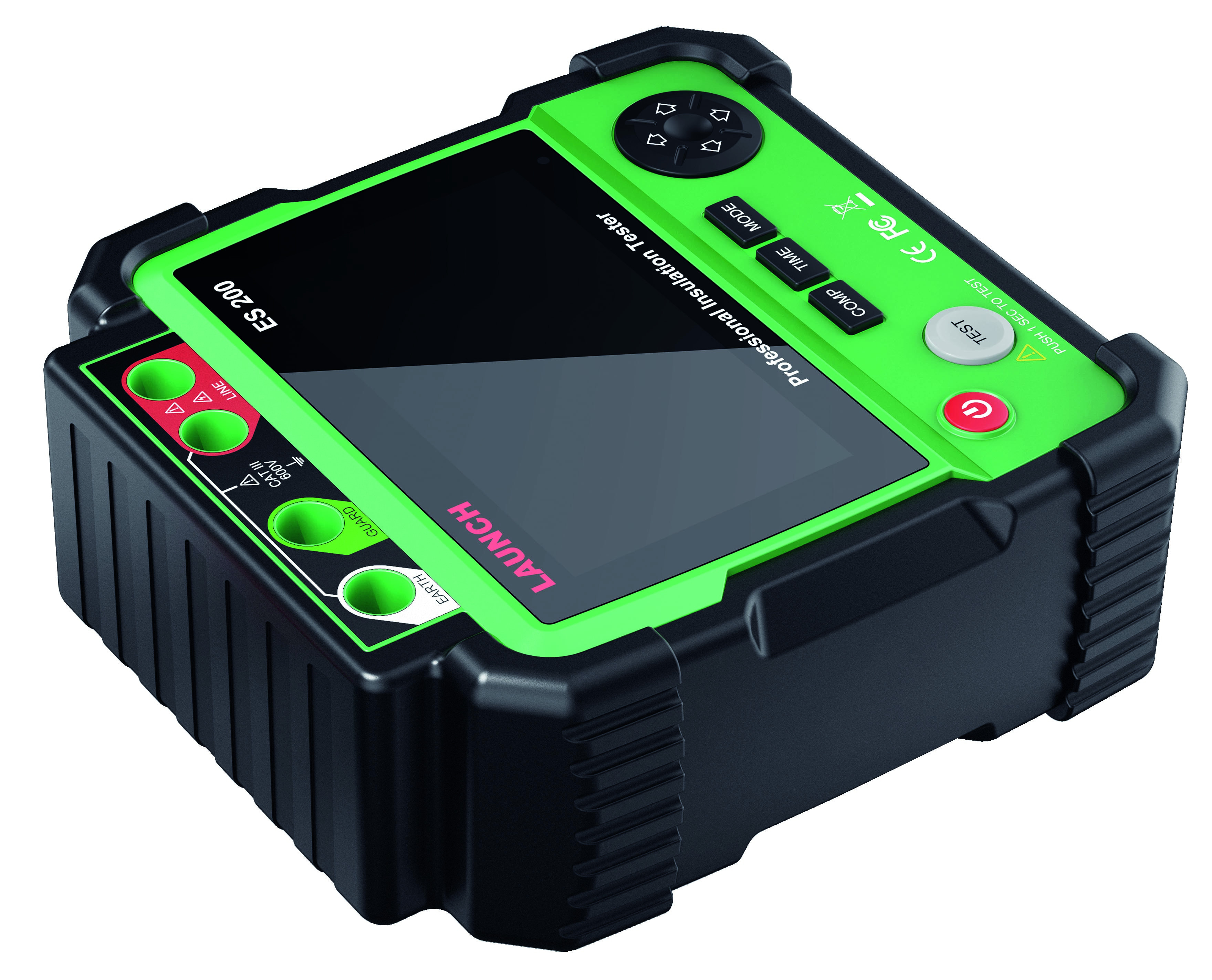

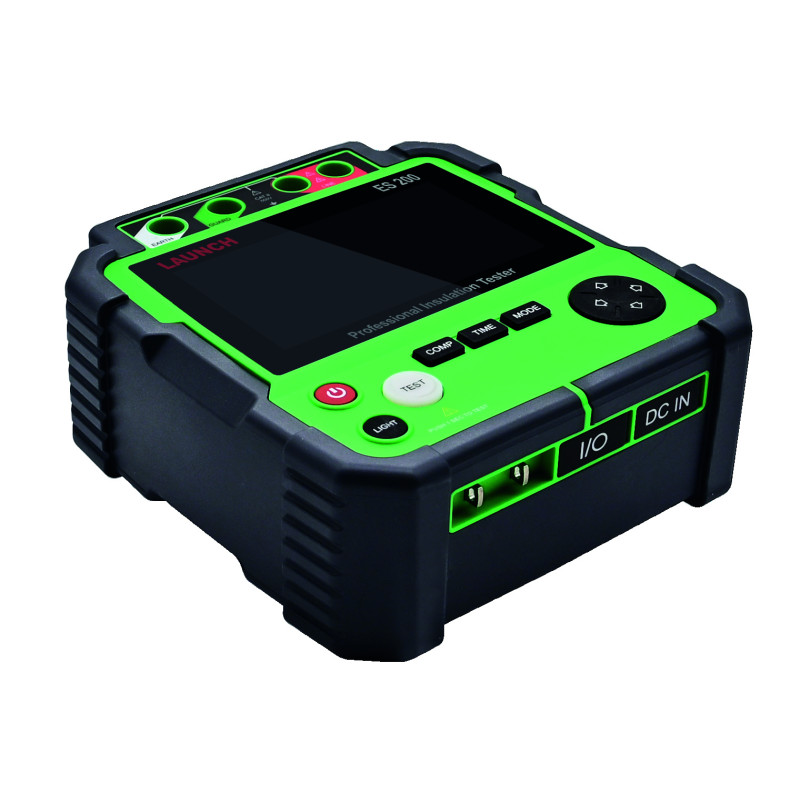

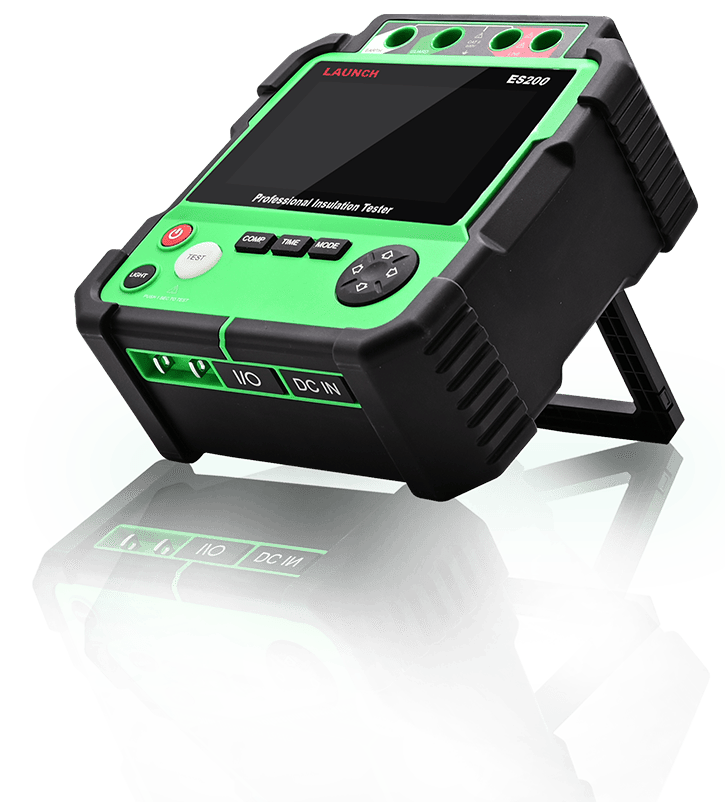

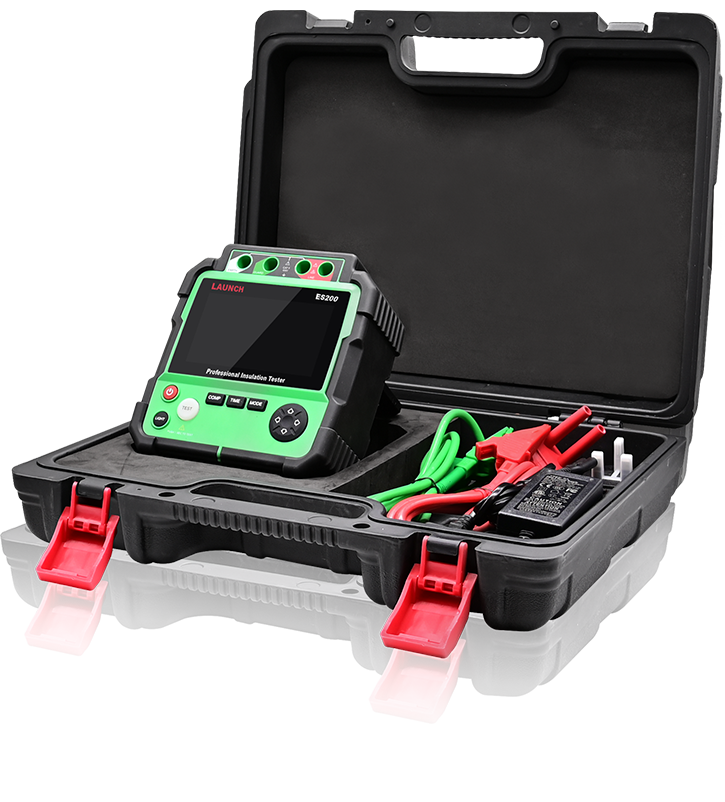

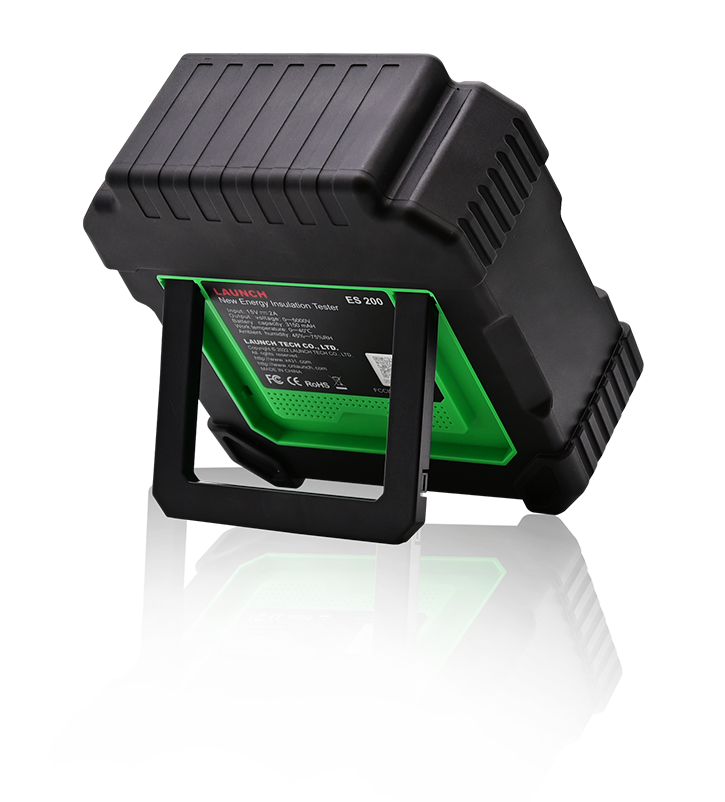

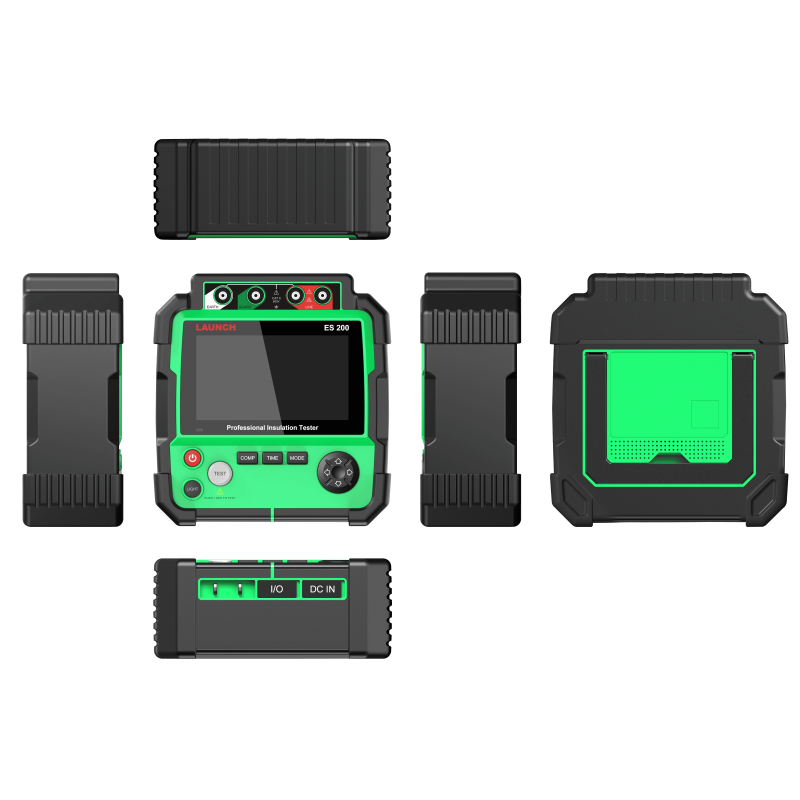

ES200 - Testeur de résistance d'isolation pour EV

Référence LE-ES200-301181047

Le testeur d'isolement ES200 est équipé d'un logiciel avancé de mesure et de traitement des données qui lui permet d'effectuer des mesures complètes de la résistance d'isolement, de la tension et d'autres paramètres dans les véhicules hybrides. Ses performances fiables et sa manipulation conviviale en font un outil idéal pour les mesures sur site et la maintenance des véhicules équipés de batteries haute tension et de lignes d'alimentation électrique. Ceci est particulièrement important après les réparations sur des véhicules dotés de technologie haute tension, car les exigences des constructeurs stipulent souvent un test d'isolement final.

1 140,00 €
TTC
950 EUR HT

Description

ES200

Le testeur d'isolation ES200 est équipé d'un logiciel avancé de mesure et de traitement des données qui lui permet d'effectuer des mesures complètes de la résistance d'isolation, de la tension et d'autres paramètres dans les véhicules hybrides. Ses performances fiables et sa manipulation conviviale en font un outil idéal pour les mesures sur site et l'entretien des véhicules équipés de batteries haute tension et de lignes d'alimentation électrique. Ceci est particulièrement important après des réparations sur des véhicules dotés de technologie haute tension, car les exigences des constructeurs stipulent souvent un test d'isolation final. Cette traduction conserve le sens technique et l'importance de l'appareil dans le contexte des véhicules hybrides et électriques. Elle souligne les caractéristiques clés de l'ES200, notamment sa capacité à effectuer des mesures complètes, sa facilité d'utilisation et son importance dans les processus de maintenance et de réparation des véhicules à haute tension.

Mesure la résistance d'isolation

Protection contre les chocs électriques

Haute tension DC (courant continu)

Mesure de la résistance d'isolation

La résistance d'isolation fait référence au courant de fuite du matériau isolant entre la partie sous tension et la partie métallique non sous tension exposée (boîtier).

Sécurité

Les batteries des véhicules électriques ont des caractéristiques de haute tension. L'utilisation d'un testeur d'isolation pour la mesure peut efficacement augmenter la sécurité du personnel de maintenance.

Haute tension continue

Selon le produit, différentes valeurs de haute tension continue sont appliquées, par exemple 500V, 1000V, 2500V, etc., et une valeur minimale de résistance d'isolation sûre est spécifiée.

Si la résistance mesurée est inférieure à cette valeur, il y a un risque de choc électrique.

Large plage de mesure

Pour différentes tensions de sortie, la plage de mesure de résistance va de 10 MOhm à 1000 MOhm.

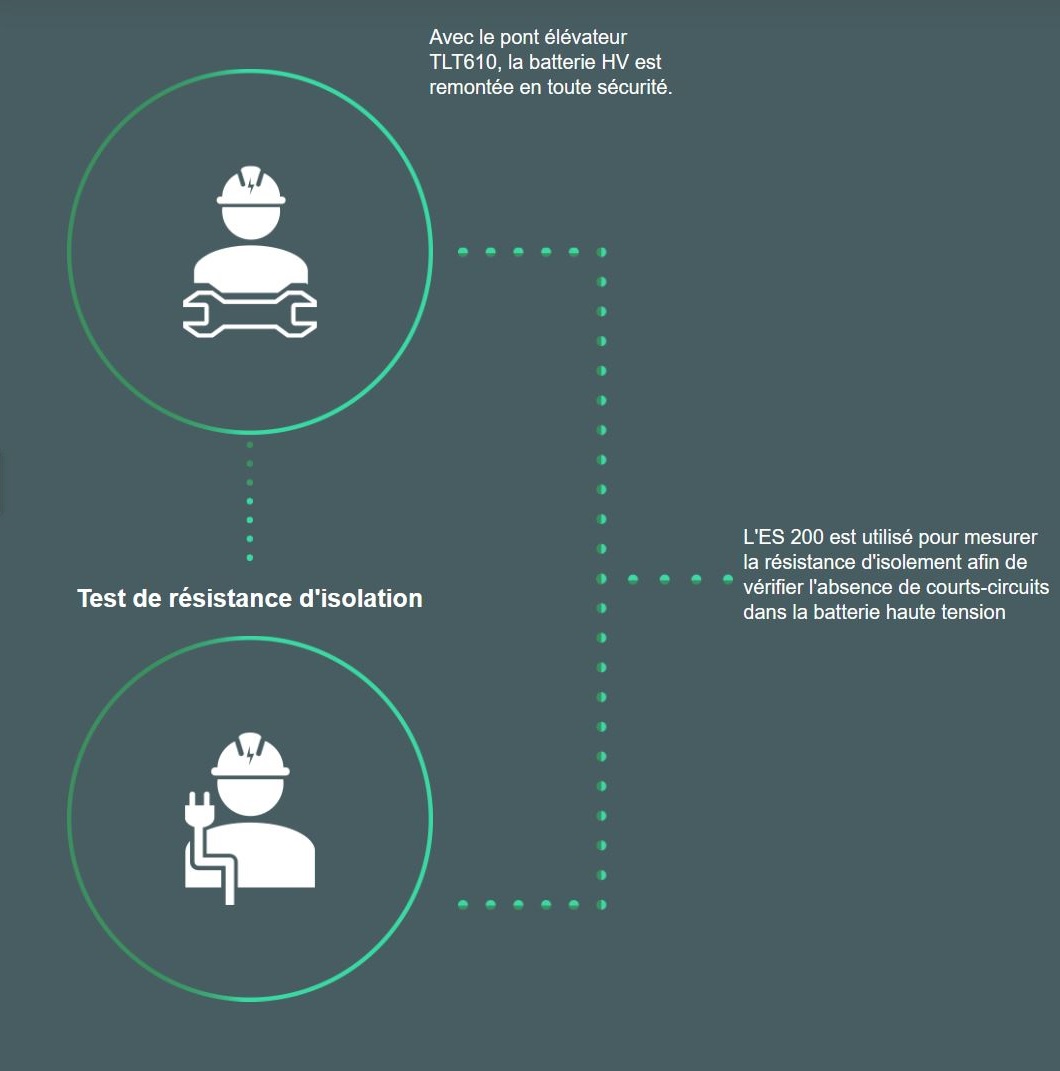

Test de résistance d'isolation

Avec le pont élévateur TLT610, la batterie HV est remontée en toute sécurité.

L'ES 200 est utilisé pour mesurer la résistance d'isolement afin de vérifier l'absence de courts-circuits dans la batterie haute tension

Données techniques

Batterie

3.150 mAh

Type de tension

DC, AC

Résolution

1 V

Affichage

5" LCD

Précision des mesures

±3%

Tension de test

500 V

1 000 V

2 500 V

2 500 V

Plage de mesure

CC 500 V (0 ~ 20%)

CC 1 000 V (0 ~ 20%)

CC 2 500 V (0 ~ 20%)

CC 5 000 V (0 ~ 20%)

Précision de mesure

0,0 ~ 99,9 MΩ : ±(3%+5)
100 MΩ ~ 9,99 GΩ : ±(5%+5)
10,0 GΩ ~ 20,0 GΩ : ±(10%+5)

0,0 ~ 99,9 MΩ : ±(3%+5)
100 MΩ ~ 9,99 GΩ : ±(5%+5)
10,0 GΩ ~ 40,0 GΩ : ±(10%+5)

0,0 ~ 99,9 MΩ : ±(3%+5)
100 MΩ ~ 9,99 GΩ : ±(5%+5)
10,0 GΩ ~ 100,0 GΩ : ±(10%+5)

0,0 ~ 99,9 MΩ : ±(3%+5)
100 MΩ ~ 9,99 GΩ : ±(5%+5)
10,0 GΩ ~ 99,9 GΩ : ±(10%+5)

Courant de court-circuit

<3,0 mA
